صمام الفراشة الموثوق به للتحكم في التوربينات في مجال الحماية من الحرائق
نظرة عامة على المنتج

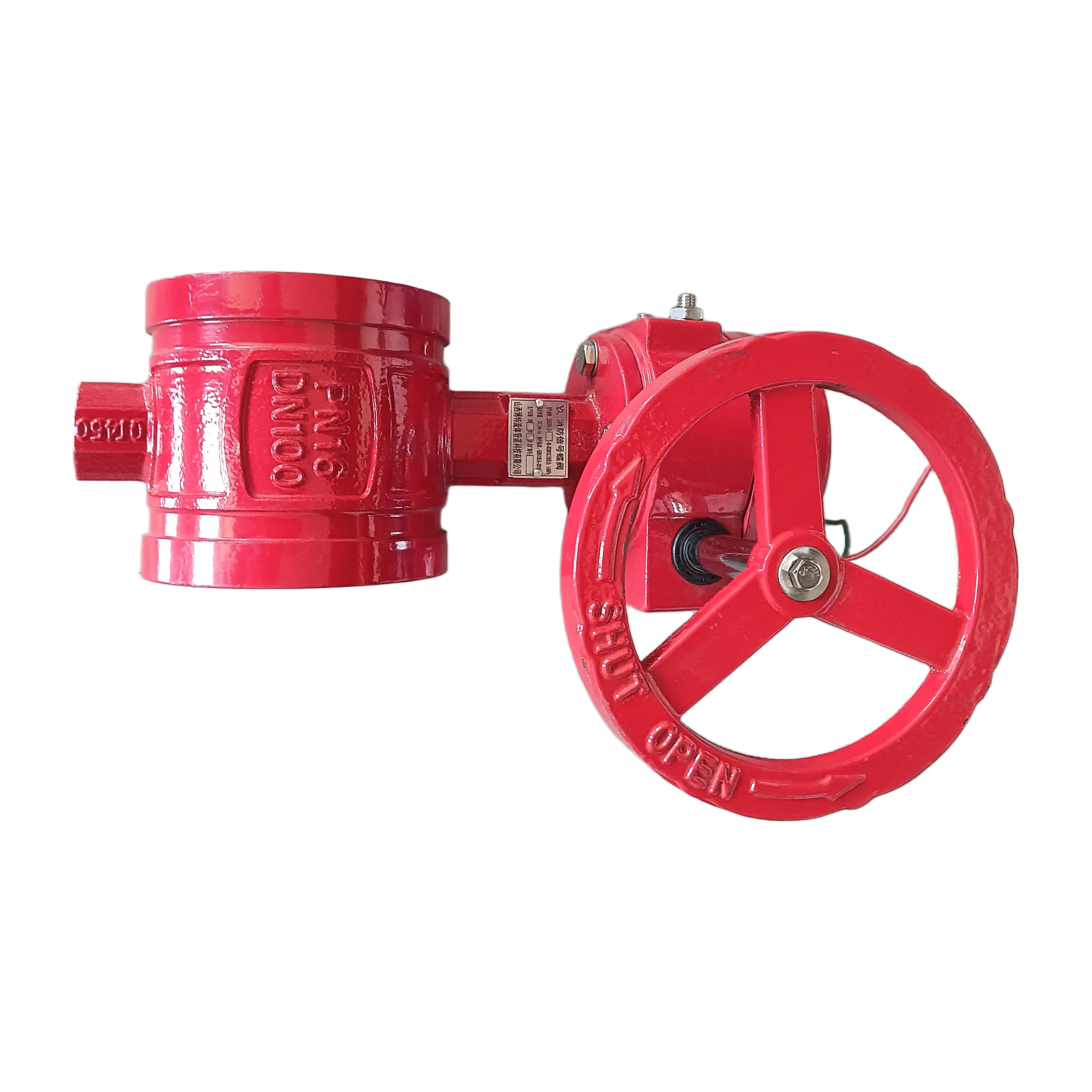

تم تصنيع صمام الفراشة التوربيني هذا من قبل Shanxi Bote، وهو عبارة عن صمام تحكم مخصص لإمدادات مياه الحرائق وشبكات أنابيب الصرف الصحي. تغطي الأحجام القياسية DN50 إلى DN300. جسم الصمام مصنوع من الحديد المرن، في حين أن القرص يستخدم الحديد المرن مع بطانة مطاطية أو الفولاذ المقاوم للصدأ. يتم استخدام مطاط EPDM عالي الجودة لإغلاق مقعد الصمام، والصمام بأكمله مطلي بطلاء إيبوكسي أحمر للمعالجة المضادة للتآكل، ويتوافق تمامًا مع المعايير الفنية للحماية من الحرائق ومجهز بشهادة الحريق الرسمية 3C، مع ضغط عمل مقدر بـ 1.6MPa.
اعتماد هيكل التوصيل المحزز بدون لحام، يمكن تجميعه بسرعة باستخدام تجهيزات الأنابيب المحززة لتوفير وقت البناء وتبسيط الفحص والصيانة اللاحقة. يتم تطبيقه على نطاق واسع في أنظمة إمداد مياه الحرائق، وإمدادات المياه والصرف الصحي البلدية، وخطوط أنابيب تعميم التدفئة والتهوية وتكييف الهواء (HVAC) للتحكم في تشغيل وإيقاف خطوط الأنابيب واختناق تدفق المياه. إنه يتوافق بشكل جيد مع طفاية الحريق، خرطوم الحريق، كاشف الدخان، نظام إنذار الحريق، بطانية الحريق وصمام صنبور النار لمشاريع خطوط أنابيب الحريق الكاملة في المصانع والمباني التجارية والمناطق السكنية وشبكات الأنابيب البلدية.
المواصفات الفنية
- نوع المنتج: صمام فراشة محفور توربيني للحماية من الحرائق
- نطاق الحجم: DN50، DN65، DN80، DN100، DN125، DN150، DN200، DN250، DN300
- مادة جسم الصمام: حديد الدكتايل
- مادة القرص: حديد الدكتايل المبطن / الفولاذ المقاوم للصدأ
- مادة المقعد: مطاط EPDM
- طلاء السطح: طلاء إيبوكسي أحمر مضاد للتآكل
- ضغط العمل المقدر: 1.6 ميجا باسكال
- وضع الاتصال: اتصال المشبك مخدد
- الشهادة: شهادة الحماية من الحرائق الوطنية 3C
- معدات الحريق المساندة: طفاية حريق، خرطوم حريق، كاشف دخان، نظام إنذار حريق، بطانية حريق، صمام صنبور حريق
ميزات المنتج ومزاياه
1. التصميم المتخصص لأنظمة خطوط أنابيب الحريق
تم تطويره خصيصًا لخطوط أنابيب إمداد مياه الإطفاء، ويتوافق مع صمام صنبور إطفاء الحرائق وخرطوم إطفاء الحرائق لتشكيل نظام كامل لخطوط أنابيب مكافحة الحرائق، متوافق مع مطفأة الحريق وكاشف الدخان في مخططات السلامة من الحرائق في المباني.
2. هيكل ممتاز مضاد للتآكل والختم
جسم من حديد الدكتايل مع طلاء إيبوكسي أحمر كامل يقاوم الصدأ والتآكل الناتج عن الماء. يوفر المقعد المطاطي EPDM إحكامًا مانعًا للتسرب تحت ضغط طويل الأمد يبلغ 1.6 ميجا باسكال.
3. مواد القرص الاختيارية لظروف العمل المختلفة
خياران للقرص، بما في ذلك الحديد المرن المبطن والفولاذ المقاوم للصدأ، والتكيف مع المياه النظيفة العادية وسيناريوهات تداول المياه البلدية المسببة للتآكل قليلاً على التوالي.
4. اتصال مخدد للتثبيت السريع
لا حاجة إلى اللحام أثناء بناء الموقع، يمكنك الاتصال بتركيبات الأنابيب المحززة القياسية بسرعة لتقصير دورة بناء المشروع وتقليل تكلفة العمالة.
5. التفتيش والصيانة اليومية مريحة
يسمح الهيكل المعياري المحزز بالتفكيك السريع دون قطع خطوط الأنابيب، وسهولة استبدال المقعد المطاطي والأجزاء الداخلية للصيانة المنتظمة لنظام الحريق.
6. شهادة مكافحة الحرائق 3C الرسمية
تم اجتياز شهادة منتج الحريق الإلزامية الوطنية 3C، ويمكن توفير جميع وثائق الفحص لتلبية معايير القبول الهندسي لنظام إنذار الحريق ومشاريع مطابقة بطانية الحريق.
دليل التثبيت خطوة بخطوة
- قم بتنظيف أخدود خط الأنابيب وأطراف الصمامات، وإزالة الصدأ والنتوءات والأشتات لضمان التركيب المحكم.
- قم بتركيب حلقة مطاطية مانعة للتسرب بين الصمام وأخدود الأنبوب، وقم بمحاذاة جسم الصمام مع المحور المركزي لخط الأنابيب.
- قم بتثبيت المشابك المحززة بالتساوي على كلا الجانبين لقفل الصمام والأنبوب بشكل كامل بدون فجوة.
- قم بتوصيل عقارب التوربين وضبط مقياس الفتح للتحكم في تدفق المياه في خط الأنابيب.
- قم بإجراء اختبار ضغط خط الأنابيب بالكامل تحت 1.6MPa للتحقق من أداء إغلاق الصمام.
- مطابقة كاملة لخط الأنابيب مع صمام صنبور الحريق وخرطوم الحريق ومعدات الحماية الأخرى من الحرائق لتصحيح أخطاء نظام الحريق بشكل عام.
سيناريوهات التطبيق
خطوط أنابيب إمداد مياه الحريق بالمصنع
صمام التحكم لشبكات أنابيب الحريق في الورشة، متوافق مع كاشف الدخان وطفاية الحريق للحماية من الحرائق في منطقة الإنتاج.
أنظمة إطفاء المباني التجارية
مكون التحكم في التدفق الأساسي يتعاون مع نظام إنذار الحريق وصمام صنبور النار في مراكز التسوق ومباني المكاتب.
أنابيب المياه والنار للمجتمع السكني
تستخدم لإمدادات المياه المنزلية وبناء خطوط أنابيب الحريق، مقترنة ببطانية حريق لخزائن الحريق الأرضية.
شبكات إمدادات المياه والصرف الصحي البلدية
تحقيق تبديل تدفق المياه والتحكم في الاختناق لهندسة الأنابيب العامة البلدية في المناطق الحضرية.
خطوط أنابيب المياه المتداولة HVAC
تحكم ثابت في التشغيل والإيقاف لتسخين وتبريد خطوط أنابيب المياه المتداولة في المباني الكبيرة.
مشاريع الحماية من الحرائق في الأماكن العامة
دعم صمام لبناء تخطيط خط أنابيب خرطوم الحريق في الملعب والمستشفيات والمدرسة.
الفوائد الأساسية للمشترين
- إمكانية المطابقة الكاملة للسلامة من الحرائق: تتوافق تمامًا مع طفاية الحريق وخرطوم الحريق وكاشف الدخان ونظام إنذار الحريق وبطانية الحريق وصمام صنبور النار لشراء خط أنابيب شامل.
- كفاءة البناء وتوفير العمالة: تعمل الوصلة المحززة الخالية من اللحام على تقليل وقت تركيب خط الأنابيب بشكل كبير وتقليل تكلفة عمالة البناء.
- عمر خدمة طويل مع ختم موثوق: مقعد مطاطي EPDM وطلاء إيبوكسي كامل مضاد للتآكل يقلل من تكرار استبدال الصيانة على المدى الطويل.
- تغطية واسعة الحجم: تلبي مواصفات DN50-DN300 الكاملة المتطلبات الهندسية لخطوط الأنابيب ذات العيار الصغير والكبير.
- عملية صيانة بسيطة: تصميم التفكيك المحزز يسهل الفحص السريع واستبدال الأجزاء المتآكلة دون قطع خط الأنابيب.
- منتج مؤهل هندسيًا معتمدًا: تضمن شهادة الحريق 3C قبولًا سلسًا للمشروع واجتياز الفحص التنظيمي.
الشهادات ومعايير الامتثال
إن صمام الفراشة للتحكم في التوربين هذا يتبع بدقة المعايير الفنية الوطنية لخطوط أنابيب الحماية من الحرائق ويحصل على شهادة إلزامية لمنتج الحريق 3C. يمر كل صمام نهائي باختبارات المصنع المتعددة قبل التسليم:
- اختبار تسرب ضيق الضغط الكامل 1.6MPa لجسم الصمام ومجموعة الختم
- فحص سمك طلاء الايبوكسي وفحص التصاق مقاومة التآكل
- فتح وإغلاق التوربينات وتعديل عزم الدوران واختبار المتانة
- اختبار مطابقة تفاوت أبعاد الأخدود مع تجهيزات الأنابيب القياسية
- كشف شيخوخة المقعد المطاطي EPDM ومقاومة الضغط
تتوفر شهادات شهادة 3C الكاملة وتقارير اختبار الدفعات لدعم حفظ ملفات المشروع والتخليص الجمركي والمطابقة الموحدة مع مجموعة كاملة من معدات الحماية من الحرائق بما في ذلك صمام صنبور النار ونظام إنذار الحريق.
خيارات التخصيص
نحن نقدم خدمات تخصيص مرنة لمقاولي هندسة الحرائق وموزعي خطوط الأنابيب:
- عيارات صمامات مخصصة غير قياسية تتجاوز نطاق DN50-DN300 لشبكات الأنابيب الخاصة
- قرص بطانة كامل من الفولاذ المقاوم للصدأ مخصص لظروف العمل المتوسطة للمياه المسببة للتآكل
- طلاء إيبوكسي سميك معزز مضاد للتآكل لخطوط الأنابيب البلدية المدفونة في الهواء الطلق
- طباعة شعار العلامة التجارية المخصصة على جسم الصمام لوضع العلامات الموحدة بالجملة
- حزمة دعم كاملة متطابقة مع خرطوم إطفاء الحرائق وصمام صنبور إطفاء الحرائق لمشاريع خطوط أنابيب إطفاء الحرائق المتكاملة
عملية الإنتاج ومراقبة الجودة
- صب حديد الدكتايل لجسم الصمام وفراغات القرص
- تصنيع دقيق للأخدود والشفة وسطح الختم الداخلي
- تنظيف سطح السفع بالخردق من أجل التصاق طلاء الإيبوكسي بشكل موحد
- طلاء إيبوكسي أحمر مضاد للتآكل، معالجة بالرش والمعالجة
- تركيب المقعد المطاطي EPDM وتجميع مشغل التوربينات
- اختبار تسرب ضغط الماء 1.6MPa وتصحيح أخطاء وظيفة الفتح والإغلاق
- فحص المظهر وإعادة فحص حجم الصمامات النهائية
- عبوة مضادة للتصادم مع وثائق اعتماد للتسليم الهندسي.
الأسئلة المتداولة (الأسئلة الشائعة)
Q1: ما هو ضغط العمل المقدر لصمام فراشة النار هذا؟
ضغط العمل المقدر هو 1.6MPa، والذي يلبي معيار الضغط لشبكات أنابيب إمداد مياه الحرائق التقليدية.
س2: هل اللحام مطلوب أثناء تركيب الصمام؟
ليست هناك حاجة إلى لحام، حيث يتيح اتصال المشبك المحزز إمكانية التجميع السريع باستخدام تجهيزات الأنابيب المحززة القياسية.
Q3: هل يمكن مطابقة هذا الصمام مع معدات الحماية من الحرائق الكاملة؟
نعم، يمكنها تشكيل نظام كامل لخطوط أنابيب الحريق مع طفاية حريق، وخرطوم حريق، وكاشف دخان، ونظام إنذار حريق، وبطانية حريق، وصمام صنبور حريق.
