نقطة الإنطلاق لتقليل الأخدود من أجل توصيلات الأنابيب غير الملحومة
نظرة عامة على المنتج

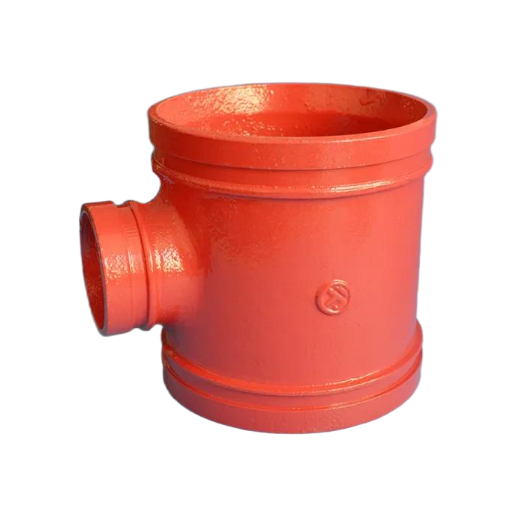

إن Shanxi Bote Groove Low Tee عبارة عن وصلة أنابيب محززة احترافية تم تطويرها خصيصًا لأنظمة خطوط أنابيب الحماية من الحرائق. مصبوب من حديد مطاوع عالي الجودة، السطح كله مطلي بطلاء إيبوكسي أحمر مضاد للتآكل لعزل الرطوبة والوسائط المسببة للتآكل بشكل فعال.
تتوافق وصلات الأنابيب الميكانيكية هذه تمامًا مع معيار الحريق الوطني GB5135.11 وحصلت على شهادة السلامة من الحرائق 3C الرسمية، مع ضغط تشغيل مقدر بـ 1.6MPa. إنها تعتمد وضع توصيل المشبك المحزز كتركيبات توصيل محززة قياسية، مما يلغي إجراءات اللحام أثناء التثبيت لتحسين سلامة وكفاءة البناء.
تحقق نقطة الإنطلاق التوصيل الفرعي لأقطار الأنابيب المختلفة على خط الأنابيب الرئيسي، مما يلبي بشكل مثالي توزيع تدفق القطر المتغير ومتطلبات تخطيط الفرع لتجهيزات الأنابيب الفولاذية المقاومة للحريق. مع الهيكل المتكامل المستقر، الضغط القوي ومقاومة التآكل، فإنه يحافظ على أداء الختم الممتاز ومقاومة منخفضة للسوائل، ويمنع بشكل فعال التسرب والتشوه في ظل تشغيل خط الأنابيب على المدى الطويل.
المواصفات الفنية
- نوع المنتج: نقطة الإنطلاق لتقليل الأخدود، وتركيب الأنابيب المحززة لخدمة الإطفاء
- المواد الخام: حديد الزهر المرن عالي القوة
- المعالجة السطحية: طلاء إيبوكسي أحمر مضاد للتآكل
- طريقة الاتصال: اتصال المشبك المخدد، المتطابق مع وصلات الأنابيب القياسية
- ضغط العمل المقدر: 1.6 ميجا باسكال
- معيار الامتثال: المعيار الوطني GB5135.11 للحماية من الحرائق
- الشهادة: شهادة السلامة من الحرائق 3C
- الوظيفة الأساسية: وصلة فرعية ذات قطر متغير على خطوط الأنابيب الفولاذية الرئيسية
- الوسط المطبق: مياه مكافحة الحرائق، خطوط أنابيب توصيل السوائل ذات الضغط المنخفض
ميزات المنتج ومزاياه
1. تجهيزات الأنابيب المحززة المتخصصة في الحماية من الحرائق
تم تصنيعها بشكل صارم وفقًا لمعايير مكافحة الحرائق GB5135.11 ومعتمدة بتأهيل 3C، ويمكن استخدام وصلات الأنابيب الميكانيكية هذه مباشرة في مشاريع خطوط أنابيب مرشات الحريق التجارية والصناعية والسكنية دون التحقق من التأهيل الإضافي.
2. تركيب أدوات التوصيل المخددة الخالية من اللحام
من خلال مطابقة تركيبات التوصيل المحززة القياسية ووصلات الأنابيب، فإن وضع الاتصال المحزز يزيل أعمال اللحام الساخنة في الموقع. إنه يقصر فترة البناء ويتجنب مخاطر الحريق الناجمة عن عمليات اللحام أثناء تركيب خط أنابيب البناء.
3. تقليل تصميم المحملة لتخطيط الفروع ذات القطر المتغير
يربط هيكل التخفيض المتكامل تجهيزات الأنابيب الفولاذية الرئيسية ذات القطر الكبير والأنابيب الفرعية ذات القطر الصغير في وصلة واحدة، مما يبسط تخطيط خطوط الأنابيب ويقلل عدد وصلات التحويل المتوسطة المطلوبة لأنظمة أنابيب الحريق.
4. طلاء إيبوكسي أحمر لمقاومة التآكل على المدى الطويل
يغطي طلاء الإيبوكسي الأحمر الموحد الأسطح الداخلية والخارجية لقمزة حديد الدكتايل بالكامل، ويقاوم أكسدة الماء والصدأ والتآكل الكيميائي الخفيف، مما يطيل عمر خدمة نظام خطوط الأنابيب بالكامل في البيئات الداخلية وشبه الخارجية الرطبة.
5. ختم ممتاز ومقاومة منخفضة للسوائل
يقلل هيكل الجدار الداخلي الأملس من مقاومة تدفق السوائل لضمان ضغط ثابت لإمدادات المياه في خطوط أنابيب الحريق. إلى جانب حشوات الختم المطاطية المطابقة، يشكل الاتصال المحزز وصلة محكمة مانعة للتسرب تحت ضغط عمل مقدر بـ 1.6 ميجا باسكال.
6. ثبات هيكلي عالي ضد التشوه
توفر مادة حديد الدكتايل قدرة شد وضغط قوية. لن يتشوه هيكل الصب المتكامل أو يتشقق تحت تقلبات ضغط خط الأنابيب العادية، مما يتجنب بشكل فعال مخاطر تسرب خط الأنابيب أثناء التشغيل على المدى الطويل.
دليل التثبيت خطوة بخطوة
- معالجة تجهيزات الأنابيب الفولاذية باستخدام آلة قطع الأخدود القياسية، وتنظيف نتوءات وحطام على سطح أخدود الأنبوب لضمان التوافق السلس مع تجهيزات الأنابيب المحززة.
- ضع الحشية المطاطية الختمية في أخدود نقطة الإنطلاق لتقليل الأخدود، وقم بمحاذاة الحشية مع نهاية الأنبوب لمنع الإزاحة أثناء التجميع.
- قم بتركيب نقطة الإنطلاق المحززة على الأنبوب الرئيسي المحزز والأنبوب الفرعي على التوالي، وقم بمحاذاة مواضع الأخدود للأنابيب وتجهيزات الأنابيب الميكانيكية تمامًا.
- قم بتركيب وصلات الأنابيب المطابقة وتركيبات التوصيل المحززة على طرفي التوصيل، ثم قم بربط البراغي بالتساوي باستخدام مفتاح عزم الدوران وفقًا لمعايير البناء.
- تحقق من محاذاة جميع الوصلات، وتأكد من عدم وجود فجوة بين الحشية والجدار الداخلي المناسب، وتجنب إحكام الربط غير المتساوي الذي يسبب تسربًا جزئيًا.
- قم بإجراء اختبار ضغط خط الأنابيب بعد التثبيت الكامل، وحافظ على الضغط عند معدل 1.6MPa لفترة معينة لفحص جميع الوصلات بحثًا عن تسرب أو تسرب المياه.
سيناريوهات التطبيق
أنظمة رش الحريق للمباني التجارية
تجهيزات الأنابيب المحززة لمباني المكاتب ومراكز التسوق والفنادق، تحقق تخطيط فرعي متغير القطر لخطوط أنابيب مياه الإطفاء الرئيسية.
مصنع أنابيب الحماية من الحرائق للمصنع الصناعي
تجهيزات الأنابيب الميكانيكية لأنابيب إطفاء الحرائق في الورشة، تتوافق مع تجهيزات الأنابيب الفولاذية الرئيسية الكبيرة وخطوط أنابيب الرش الفرعية الصغيرة.
شبكات أنابيب إمداد مياه الحرائق تحت الأرض
طلاء إيبوكسي مضاد للتآكل يتكيف مع البيئة الرطبة تحت الأرض، وتركيبات اقتران محززة مستقرة لتشغيل خطوط الأنابيب المدفونة على المدى الطويل.
أنظمة إطفاء المستودعات والمنتزهات اللوجستية
يعمل التثبيت الخالي من اللحام على تحسين كفاءة البناء لمد خطوط أنابيب إطفاء الحرائق في المستودعات ذات المساحة الكبيرة وتوسيع الفروع.
أنابيب مياه إطفاء الحرائق في المجتمع السكني
تتوافق تجهيزات الأنابيب المحززة القياسية المعتمدة من 3C مع متطلبات القبول والفحص الخاصة بهندسة الحرائق السكنية.
تخطيط مرشة الحريق في الطابق السفلي وموقف السيارات
يضمن التصميم ذو المقاومة المنخفضة للسوائل ضغط ماء ثابتًا للأنابيب الفرعية لمرشات مكافحة الحرائق متعددة الطبقات تحت الأرض.
الفوائد الأساسية للمشترين
- توفير تكلفة عمالة البناء: تعتمد تجهيزات الأنابيب المحززة وصلة المشبك بدون لحام، مما يقلل وقت البناء ويقلل من نفقات العمالة في الموقع.
- اجتياز قبول هندسة مكافحة الحرائق بسلاسة: تعمل شهادة 3C والامتثال GB5135.11 على القضاء على مشاكل التأهيل أثناء فحص المشروع وتسليمه.
- تقليل صيانة تسرب خطوط الأنابيب: هيكل الحديد المرن المستقر وأداء الختم الموثوق به يقلل من تكرار الإصلاح اللاحق لشبكات خطوط أنابيب تجهيزات الأنابيب الفولاذية.
- مطابقة الدعم الموحدة: تتوافق تمامًا مع السلسلة الكاملة من قارنات الأنابيب وتركيبات الوصلات المحززة، والشراء الشامل لملحقات خطوط أنابيب الحريق الكاملة.
- القدرة على التكيف البيئي القوي: يعمل طلاء الإيبوكسي الأحمر المضاد للتآكل على إطالة عمر الخدمة في بيئات أنابيب الحريق الرطبة وتحت الأرض وشبه الخارجية.
- تخطيط مرن لخطوط الأنابيب: تعمل نقطة الإنطلاق المختزلة المتكاملة على تبسيط تصميم الفروع ذات القطر المتغير، مما يقلل عدد وصلات التحويل المتوسطة ويقلل إجمالي كمية شراء المواد.
الشهادات ومعايير الامتثال
يتم إنتاج جميع تجهيزات الأنابيب المحززة على شكل تي لتقليل الأخدود وفقًا للمعايير الوطنية GB5135.11 للحماية من الحرائق، وقد حصلت جميع تجهيزات الأنابيب الميكانيكية النهائية على شهادة رسمية للسلامة من الحرائق 3C. تخضع كل دفعة من تجهيزات الأنابيب الفولاذية لفحص الأداء الكامل قبل التسليم:
- تكوين المواد الخام من حديد الدكتايل وفحص قوة الشد
- اختبار سمك طلاء الإيبوكسي الأحمر والالتصاق والأداء المضاد للتآكل
- اختبار المطابقة الدقيقة لحجم الأخدود مع تركيبات التوصيل المحززة القياسية ووصلات الأنابيب
- اختبار تسرب الضغط الهيدروليكي الكامل 1.6MPa لمنتجات المحملة النهائية
- فحص عينة شهادة 3C والتحقق من أداء السلامة من الحرائق
يمكن توفير وثائق الاعتماد الرسمية وتقارير فحص المصنع وشهادات تأهيل المنتج للمناقصات الهندسية وقبول المشروع وإجراءات التخليص الجمركي للاستيراد.
خيارات التخصيص
نحن نقدم خدمات التخصيص المستهدفة لموزعي خطوط أنابيب مكافحة الحرائق والمقاولين الهندسيين وموردي معدات مكافحة الحرائق:
- مواصفات قطر مخفض مخصصة لمتطلبات تخطيط خطوط الأنابيب الفرعية ذات القطر المتغير
- سمك طلاء إيبوكسي مخصص للبيئات المسببة للتآكل تحت الأرض والساحلية ذات الرطوبة العالية
- طباعة الملصقات الخاصة والتغليف الخارجي المخصص للطلبات بالجملة لتجهيزات الأنابيب المحززة
- دعم المجموعات الكاملة المتطابقة من وصلات الأنابيب وتركيبات التوصيل المحززة التي توفر دعمًا مخصصًا وقفة واحدة
- تجهيزات الأنابيب الميكانيكية غير القياسية ذات الحجم الخاص المخصصة وفقًا لرسومات مشروع تجهيزات الأنابيب الفولاذية للعملاء
عملية الإنتاج ومراقبة الجودة الصارمة
- ذوبان المواد الخام من حديد الدكتايل والصب الدقيق للأخدود مما يقلل من الفراغات
- المعالجة الحرارية لتحسين صلابة المواد والقضاء على إجهاد الصب الداخلي
- معالجة بالسفع السطحي لإزالة جلد الأكسيد من أجل التصاق طلاء الإيبوكسي بشكل موحد
- رش إلكتروستاتيكي إيبوكسي أحمر لكامل السطح وطبقة مقاومة للتآكل بدرجة حرارة عالية
- تصنيع دقيق لحجم الأخدود ليتوافق مع تجهيزات الأنابيب المحززة القياسية ووصلات الأنابيب
- اختبار تسرب الضغط الهيدروليكي تحت ضغط العمل المقدر بـ 1.6 ميجا باسكال
- فحص شهادة 3C وفرز مظهر المنتج النهائي
- عبوات بلاستيكية مضادة للتصادم للنقل لمسافات طويلة لتجهيزات الأنابيب الميكانيكية.
