شفة مخددة ممتازة لوصلات الأنابيب غير الملحومة
نظرة عامة على المنتج

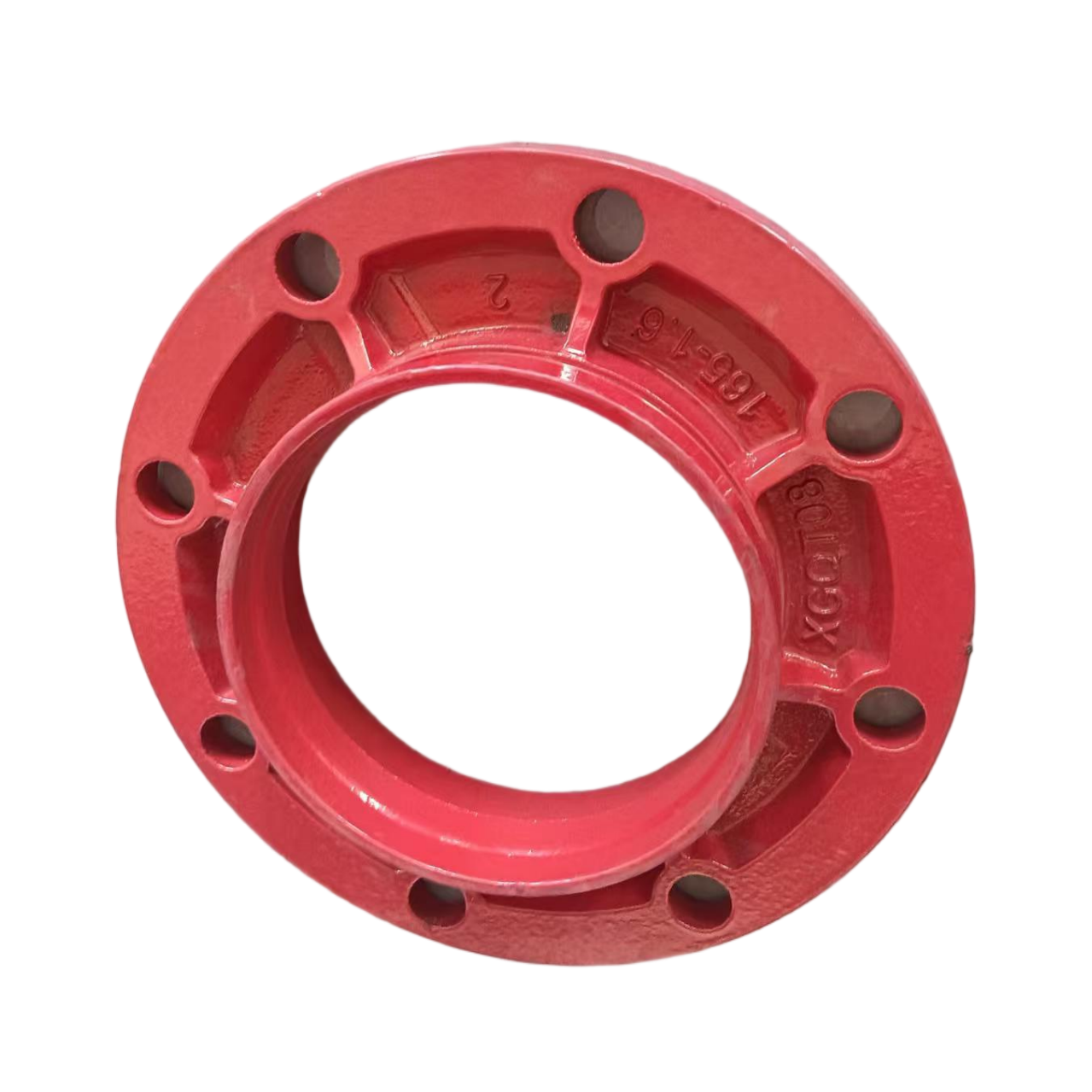

إن فلنجة Shanxi Bote المحززة عبارة عن فلنجة انتقالية محززة احترافية، وهي واحدة من تجهيزات الأنابيب المحززة الأساسية المستخدمة على نطاق واسع في أنظمة خطوط أنابيب الحماية من الحرائق. تم تصنيع وصلات الأنابيب الميكانيكية هذه من حديد اللدنة عالي الجودة ومغطاة بطبقة إيبوكسي حمراء لتوفير أداء موثوق ضد التآكل، وقد اجتازت شهادة السلامة من الحرائق الرسمية 3C لمشاريع هندسة الحرائق.
يعمل هذا المكون كموصل تحويل بين خطوط الأنابيب المحززة والمعدات ذات الحواف، والصمامات والأدوات، مما يحقق التبديل السلس بين الاتصال المحزز ووضع توصيل الحافة. بالمقارنة مع الأجزاء الانتقالية الملحومة التقليدية، فهي تتميز بتأثير الختم الممتاز وقدرة تحمل الضغط المتميزة، في حين تقطع إجراءات اللحام المعقدة بالكامل أثناء التثبيت.
يمكن أن تلبي مواصفات الحجم الكامل من DN65 إلى DN300 معظم متطلبات تخطيط أنابيب الحريق السائدة. إنها تتطابق تمامًا مع تركيبات التوصيل المحززة الأخرى وتجهيزات الأنابيب الفولاذية، لتصبح أجهزة مطابقة قياسية لرسو خطوط الأنابيب لمضخات مياه الإطفاء، وصمامات التحكم، وصنابير إطفاء الحرائق، وأدوات المراقبة المختلفة.
المواصفات الفنية
- نوع المنتج: شفة انتقالية مخددة، تجهيزات أنابيب مخددة
- المادة الرئيسية: حديد الدكتايل عالي القوة
- حماية السطح: طلاء إيبوكسي أحمر مضاد للتآكل
- الشهادة: شهادة الحماية من الحرائق الوطنية 3C
- الأحجام المتوفرة: DN65، DN80، DN100، DN125، DN150، DN200، DN250، DN300
- وضع الاتصال: وصلة محززة ذات طرف واحد، وصلة شفة ذات طرف واحد
- الوظيفة الأساسية: التبديل بين خطوط الأنابيب المحززة والمعدات ذات الحواف
- متطلبات التثبيت: تجميع سريع خالي من اللحام
- المنتجات المطابقة: وصلات الأنابيب، وتركيبات التوصيل المحززة، وجميع تجهيزات الأنابيب الفولاذية القياسية
ميزات المنتج ومزاياه
1. تصميم انتقالي ثنائي الهيكل
كنوع خاص من تجهيزات الأنابيب الميكانيكية، يعتمد أحد الجانبين هيكلًا محززًا قياسيًا لتوصيل تجهيزات الأنابيب المحززة ووصلات الأنابيب، بينما يحتفظ الجانب الآخر بسطح الحافة القياسي، والذي يمكنه قفل الصمامات ذات الحواف والمضخات والأدوات مباشرة دون محولات إضافية.
2. جسم من حديد الدكتايل مع مقاومة قوية للضغط
يعمل صب حديد الدكتايل عالي الأداء على تحسين قوة الشد ومقاومة الصدمات بشكل كبير. يمكن أن تتحمل الحافة الكاملة ضغط عمل خط الأنابيب المستقر، ومناسبة للتشغيل المستمر طويل الأمد لتجهيزات الأنابيب الفولاذية المقاومة للحريق وتركيبات التوصيل المحززة.
3. طلاء إيبوكسي أحمر مضاد للتآكل
تغطي طبقة رش إيبوكسي حمراء موحدة كل سطح من الحافة المحززة، مما يعزل الماء والهواء والوسائط المسببة للتآكل بشكل فعال داخل خطوط أنابيب الحريق، مما يطيل عمر خدمة تجهيزات الأنابيب المحززة في بيئات أنابيب الحريق الرطبة تحت الأرض والداخلية.
4. تركيب سريع خالي من اللحام
ليست هناك حاجة إلى عملية لحام ساخن أثناء البناء في الموقع. من خلال التعاون مع أدوات توصيل الأنابيب القياسية وتجهيزات التوصيل المحززة، يمكن الانتهاء من مجموعة خطوط الأنابيب بالكامل عن طريق شد البراغي فقط، مما يقلل من خطر الحريق في البناء وتقصير فترة المشروع.
5. مؤهل في الختم الموثوق والسلامة من الحرائق
تضمن المعالجة الدقيقة للأخدود والسطح المطابق للشفة توافقًا محكمًا مع حشوات الختم لتجنب التسرب المتوسط. تخضع جميع المنتجات لفحص صارم وتحصل على شهادة مكافحة الحرائق 3C، وتفي تمامًا بمعايير القبول لهندسة الحماية من الحرائق مع تجهيزات الأنابيب الميكانيكية.
6. نطاق الحجم الكامل الكامل
تغطي المواصفات القياسية من DN65 إلى DN300 معظم متطلبات تخطيط تجهيزات أنابيب الصلب المقاومة للحريق. يمكن للمشترين مطابقة تجهيزات الأنابيب المحززة ووصلات الأنابيب وفقًا لأقطار خطوط الأنابيب المختلفة دون معالجة مؤقتة مخصصة.
دليل التثبيت خطوة بخطوة
- قم بتنظيف نهاية تجهيزات الأنابيب الفولاذية، وإزالة النتوءات والصدأ وأشتات الشمس للحفاظ على السطح المحزز مسطحًا وناعمًا.
- قم بتركيب وصلات الأنابيب القياسية والحلقة المطاطية المطابقة للختم على الطرف المحزز للحافة المحززة، وقم بمحاذاة موضع الأخدود تمامًا.
- قم بربط مسامير تركيبات التوصيل المحززة بالتساوي لإصلاح الاتصال بين خط الأنابيب والشفة المحززة.
- ضع حشية الختم بين سطح الحافة للحافة المحززة والمعدات ذات الحواف مثل مضخة الحريق والصمام.
- قم بقفل مسامير الحافة بشكل متناظر باستخدام مفتاح عزم الدوران لضمان الضغط الموحد وعدم وجود فجوة على سطح الختم.
- أكمل تجميع خط الأنابيب بالكامل، وقم بإجراء اختبار ضغط الماء للتحقق من التسرب في جميع مفاصل تجهيزات الأنابيب المحززة.
- اضبط إحكام الترباس قليلًا في حالة ظهور أي تسرب، وأعد اختبار الضغط حتى يتم إغلاق جميع نقاط الاتصال تمامًا.
سيناريوهات التطبيق
توصيل خط أنابيب مضخة مياه الحريق
تحقيق الانتقال بين الأنبوب الرئيسي المحزز وجسم المضخة ذو الحواف، والذي يستخدم على نطاق واسع في تخطيط تجهيزات الأنابيب الفولاذية لغرفة مضخة الحريق في الطابق السفلي.
مطابقة صمام التحكم في الحرائق
دعم جميع أنواع صمامات فراشة النار وصمامات الإشارة وصمامات البوابة، المتطابقة مع وصلات الأنابيب وتركيبات التوصيل المحززة لتخطيط فرع خط أنابيب الحريق.
أنظمة صنبور النار الداخلية والخارجية
يستخدم في انتقال الأنابيب الرئيسية والأنابيب الفرعية لحنفية إطفاء المباني، وهو أحد تجهيزات الأنابيب المحززة الضرورية في بناء الحماية من الحرائق.
واجهة أداة مراقبة الحرائق
قم بتوصيل أجهزة قياس الضغط، وأجهزة قياس التدفق وغيرها من أدوات مكافحة الحرائق ذات الحواف بخط الأنابيب الرئيسي المحزز مع أداء إغلاق مستقر.
خط أنابيب رشاشات الحريق للمبنى التجاري
مناسبة لمراكز التسوق الكبيرة ومباني المكاتب وأنابيب إطفاء الحرائق في الفنادق، ومتوافقة مع مجموعات كاملة من تجهيزات الأنابيب الميكانيكية.
مشاريع الحماية من الحرائق في المصانع الصناعية
تتكيف المواصفات الكاملة لـ DN65-DN300 مع الأنابيب الرئيسية لإطفاء الحرائق في المصنع وقسم إطفاء الحرائق في ورشة العمل وتخطيط خط أنابيب خزان الإطفاء.
الفوائد الأساسية للمشترين
- تبسيط أعمال تحويل خطوط الأنابيب: قم بدمج التوصيل المحزز والشفة في تركيب أنابيب ميكانيكي واحد، ولا يلزم وجود محولات تحويل إضافية لتوفير تكلفة شراء تركيبات الأنابيب المحززة.
- خفض تكلفة البناء: يؤدي التثبيت الخالي من اللحام إلى التخلص من معدات اللحام والمواد الغازية وتكلفة عمالة اللحام الاحترافية، مما يؤدي إلى تسريع تقدم مشروع تجهيزات الأنابيب الفولاذية بشكل كبير.
- انخفاض مخاطر السلامة من الحرائق في الموقع: تجنب عملية اللحام بالنار المفتوحة أثناء تشييد المباني، وتلبية متطلبات إدارة مكافحة الحرائق في موقع البناء.
- دورة الخدمة الطويلة: تعمل القاعدة الحديدية المطيلة بالإضافة إلى طلاء الإيبوكسي الأحمر المضاد للتآكل على تقليل تكرار استبدال تركيبات التوصيل المحززة في تشغيل خطوط أنابيب الحريق على المدى الطويل.
- قبول سلس للمشروع: تدعم شهادة مكافحة الحرائق الرسمية 3C وتقارير فحص المصنع الكاملة تقديم ملفات هندسة مكافحة الحرائق وقبولها دون تأخير.
- مطابقة الدعم الموحدة: متوافقة تمامًا مع جميع وصلات الأنابيب القياسية وتركيبات الأنابيب الفولاذية المتوفرة في السوق، مما يجعلها مناسبة للشراء بالجملة من ملحقات خطوط الأنابيب في مكان واحد.
الشهادات ومعايير الامتثال
جميع الفلنجات المحززة المتميزة كتجهيزات الأنابيب المحززة القياسية تتبع بدقة المعايير الوطنية لملحقات خطوط أنابيب الحماية من الحرائق، وجميع المنتجات النهائية تجتاز كشف الطرف الثالث للحصول على شهادة الحريق الإلزامية الوطنية 3C، وهي وثيقة الامتثال الأساسية لتقديم عطاءات وقبول هندسة الحرائق.
- تركيب المواد الخام من حديد الدكتايل واختبار الأداء الميكانيكي
- سمك طلاء الايبوكسي الأحمر، والالتصاق وفحص الأداء المضاد للتآكل
- التسامح مع حجم الأخدود والكشف الدقيق عن تسطيح سطح الحافة
- اختبار ختم الضغط الهيدروليكي الكامل المطابق لوصلات الأنابيب وتركيبات التوصيل المحززة
- استكمال تقديم شهادة 3C، وإصدار تقرير فحص دفعة المصنع
يمكن توفير وثائق الاعتماد الكاملة وأوراق المعلمات الفنية وأدلة التثبيت لمقاولي هندسة الحرائق العالميين وموزعي الأجهزة وتجار الجملة لتجهيزات الأنابيب الميكانيكية لإكمال التخليص الجمركي وحفظ المشاريع.
خيارات التخصيص
نحن نقدم خدمات تخصيص مستهدفة لمقاولي الهندسة وموزعي تجهيزات خطوط الأنابيب وموردي معدات مكافحة الحرائق لتلبية متطلبات المشاريع المختلفة:
- أحجام خاصة غير قياسية تتجاوز النطاق التقليدي DN65-DN300 لتخطيط تجهيزات الأنابيب الفولاذية الخاصة
- سمك ولون طلاء الإيبوكسي المخصص وفقًا لمعايير مشروع خطوط أنابيب الحريق المحلية
- طباعة العلامة التجارية الخاصة والتعبئة المخصصة ووضع علامات على الدُفعات لطلبات البيع بالجملة لتجهيزات الأنابيب المحززة
- تصميم سطح الحافة المعزز لأنظمة خطوط أنابيب الحريق ذات الضغط العالي المتطابقة مع وصلات الأنابيب الثقيلة
- معالجة سطحية خاصة مضادة للتآكل لتجهيزات الأنابيب الميكانيكية لأنابيب الحريق الساحلية ذات الرطوبة العالية
عملية الإنتاج ومراقبة الجودة
- صهر حديد الدكتايل عالي النقاء وصب الرمل الدقيق للحافة المحززة الفارغة
- المعالجة الحرارية لتحسين الليونة ومقاومة الصدمات لجسم تركيب الأنابيب
- السفع بالخردق لإزالة جلد أكسيد السطح من أجل التصاق طلاء الإيبوكسي
- رش إلكتروستاتيكي إيبوكسي أحمر موحد وطبقة مقاومة للتآكل بدرجة حرارة عالية
- التصنيع باستخدام الحاسب الآلي الدقيق لأسطح التوصيل المحززة والشفة
- فحص متعدد المراحل بما في ذلك اختبار البعد والطلاء وختم الضغط لتركيبات التوصيل المحززة
