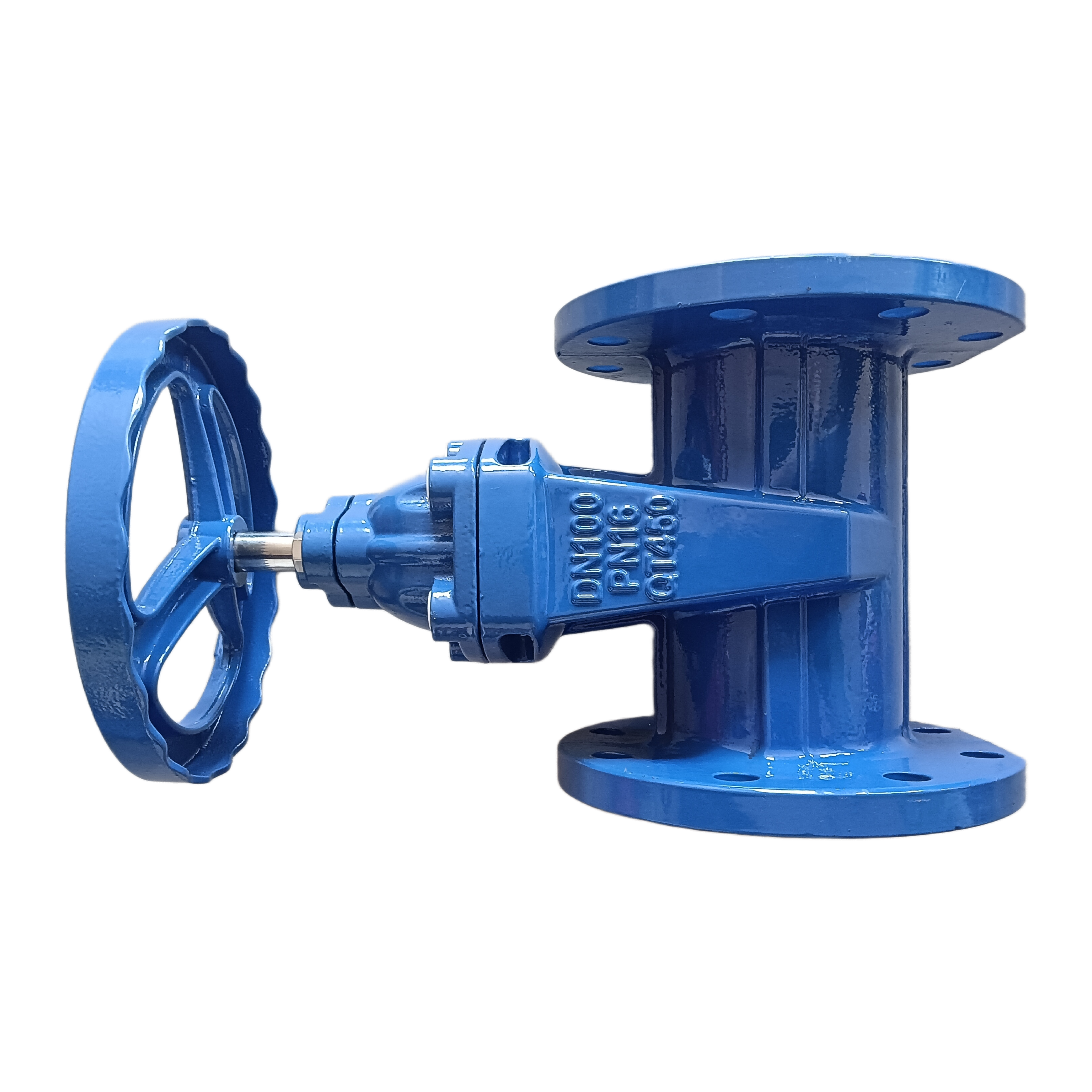

ينتمي صمام البوابة الجذعية المخفي Shanxi Bote إلى سلسلة Gate Valve الاحترافية، المنتشرة على نطاق واسع في الحماية من الحرائق، وتصريف إمدادات المياه، والتدفئة والتهوية وتكييف الهواء (HVAC) وشبكات خطوط الأنابيب الأخرى. يغطي الأحجام القياسية من DN50 إلى DN600، ويتم إنتاج صمام التحكم في السوائل هذا بصب دقيق من حديد الدكتايل عالي الجودة لجسم الصمام وغطاء المحرك.
الأسطح الداخلية والخارجية لجسم الصمام مطلية بطلاء إيبوكسي لتحقيق مقاومة طويلة الأمد للصدأ والتآكل. مُجهز بساق مخفي مدمج وإسفين إغلاق ناعم، يوفر الصمام أداء إغلاق مستقر وموثوق تحت ضغط عمل اسمي 1.6 ميجا باسكال. تحمل الإصدارات المتخصصة في مكافحة الحرائق شهادة 3C كاملة وتتوافق تمامًا مع المعايير الصناعية الوطنية، وتبرز بين العديد من منتجات الصمامات الصناعية بما في ذلك الصمام الكروي، والصمام الكروي، وصمام الفراشة، وصمام الفحص.
يختلف عن أنواع الجذع الصاعد، حيث يظل جذعه مخفيًا داخل الجسم دون التمدد العمودي أثناء الفتح والإغلاق، مما يقلل بشكل كبير من إشغال مساحة التثبيت. تعمل قناة التدفق المباشر على تقليل مقاومة السوائل وتجنب تراكم الشوائب، مع التشغيل الخفيف وعدم التسرب في ظل حالة الإغلاق الكامل. يضمن اتصال الحافة التثبيت الثابت والمقاومة الممتازة للتآكل وعمر الخدمة الطويل. تم تصميم صمام البوابة هذا فقط لقطع خط الأنابيب المفتوح والكامل تمامًا، ولا ينطبق على تنظيم التدفق.
1. الجذع المخفي يوفر مساحة التثبيت
باعتباره صمام بوابة موفرًا للمساحة، فإن الجذع المخفي لا يحتوي على إزاحة رأسية أثناء التشغيل. إنه يناسب مساحات التثبيت المحدودة والضيقة مثل غرف الصمامات وخنادق الأنابيب تحت الأرض وطبقات السقف حيث لا يمكن ترتيب الصمام الكروي أو الصمام الكروي أو صمام الفراشة ذي السيقان المرتفعة بسهولة.
2. جسم من حديد الدكتايل مع مادة إيبوكسي كاملة مضادة للتآكل
يعمل الحديد الزهر المرن الدقيق على تحسين القوة الهيكلية، بينما يعمل طلاء الإيبوكسي على الوجهين على منع اختراق الماء والأكسجين والوسائط المسببة للتآكل. يؤدي هذا إلى إطالة عمر الخدمة بشكل كبير مقارنةً بالصمام الصناعي العادي دون معالجة كاملة ضد الصدأ.
3. قناة التدفق المستقيم مع مقاومة منخفضة للسوائل
يقلل التجويف الداخلي السلس والمستقيم من فقدان التدفق ويمنع تراكم الرواسب والشوائب داخل الصمام. إنه يحافظ على كفاءة دوران خط الأنابيب المستقرة، وهي ميزة بارزة مقارنة بصمام فحص التدفق الجزئي والصمام الكروي ذو القنوات المنحنية.
4. إسفين الختم الناعم لعدم التسرب
يتناسب إسفين الختم الناعم المرن بإحكام مع مقعد الصمام تحت الضغط، مما يحقق إغلاقًا موثوقًا دون تسرب ماء أو تسرب متوسط. يعمل عزم الدوران الخفيف للفتح والإغلاق على تقليل كثافة اليد العاملة للتشغيل اليومي طويل الأمد.
5. اتصال شفة مستقرة وتغطية واسعة الحجم
ترتبط واجهة الحافة القياسية بقوة مع جميع حواف الأنابيب المطابقة، مما يقاوم اهتزاز خط الأنابيب وتأثير الضغط. تلبي مواصفات DN50-DN600 الكاملة متطلبات مشاريع خطوط الأنابيب الصغيرة والكبيرة في وقت واحد.
6. دعم التأهيل المهني للحماية من الحرائق
يجتاز صمام البوابة الجذعية المخفي المخصص للحريق شهادة 3C الكاملة ويلبي المعايير الوطنية لخطوط أنابيب مكافحة الحرائق، وهو صمام صناعي معتمد يجب اقتناؤه لقبول هندسة الحرائق مقارنة بصمام الفراشة أو صمام الفحص العادي غير المعتمد.
أنظمة خطوط الأنابيب للحماية من الحرائق
صمام بوابة معتمد من 3C لخطوط أنابيب إطفاء الحرائق وإمدادات مياه الحرائق الرئيسية، وصمام صناعي مقطوع أساسي لبناء مشاريع السلامة من الحرائق.
مشاريع إمدادات المياه والصرف الصحي
مناسبة لشبكات أنابيب المياه البلدية، وبناء خطوط أنابيب المياه والصرف الصحي المحلية، واستبدال الصمام الكروي العادي والصمام الكروي لقطع الأنابيب الرئيسية.
خطوط أنابيب التدفئة والتبريد والتكييف
التحكم في دوران الماء البارد والساخن في أنظمة تكييف الهواء والتدفئة المركزية، والإغلاق المستقر في ظل تقلبات درجات الحرارة على المدى الطويل.
غرف الصمامات تحت الأرض وخنادق الأنابيب
يوفر تصميم الجذع المخفي المساحة الرأسية، وهو مثالي لخطوط الأنابيب المدفونة حيث لا يمكن تركيب صمام الفراشة ذو الجذع المرتفع بشكل طبيعي.
تخطيط الأنابيب المخفية في السقف الداخلي
لا يوجد امتداد جذعي لأعلى يتجنب تعارض مساحة السقف، ويستخدم على نطاق واسع في المباني التجارية والفنادق والأنابيب المخفية للمكاتب.
قطع المتوسطة الصناعية العامة
تطابق مع مجموعة الصمامات الصناعية الكاملة بما في ذلك صمام الفحص والصمام الكروي والصمام الكروي لتدوير المياه في المصنع وقطع خط أنابيب المعالجة.
يتم تصنيع صمام البوابة الجذعي المخفي هذا بدقة وفقًا للمعايير الصناعية الوطنية للصمام الصناعي لخطوط الأنابيب. تجتاز إصدارات Fire الخاصة شهادة 3C الرسمية، ويخضع كل صمام نهائي لاختبار أداء المصنع بالكامل:
- تكوين المواد الخام من حديد الدكتايل وفحص الخصائص الميكانيكية
- اختبار سمك طلاء الايبوكسي والالتصاق والأداء المضاد للتآكل
- اختبار تسرب الختم بالضغط الكامل 1.6 ميجا باسكال لإسفين الختم الناعم
- فتح وإغلاق بسلاسة السكتة الدماغية والكشف عن عزم الدوران للساق المخفي
- قوة اتصال الحافة واختبار محاكاة مقاومة اهتزاز خط الأنابيب
يمكن توفير تقارير فحص المصنع الكاملة ووثائق الاعتماد وأوراق المعلمات الفنية للمناقصات الهندسية وقبول المشروع وأعمال حفظ الاستيراد.
نحن نقدم خدمة التخصيص المستهدفة لمقاولي خطوط الأنابيب وشركات هندسة الحرائق وموزعي الصمامات:
