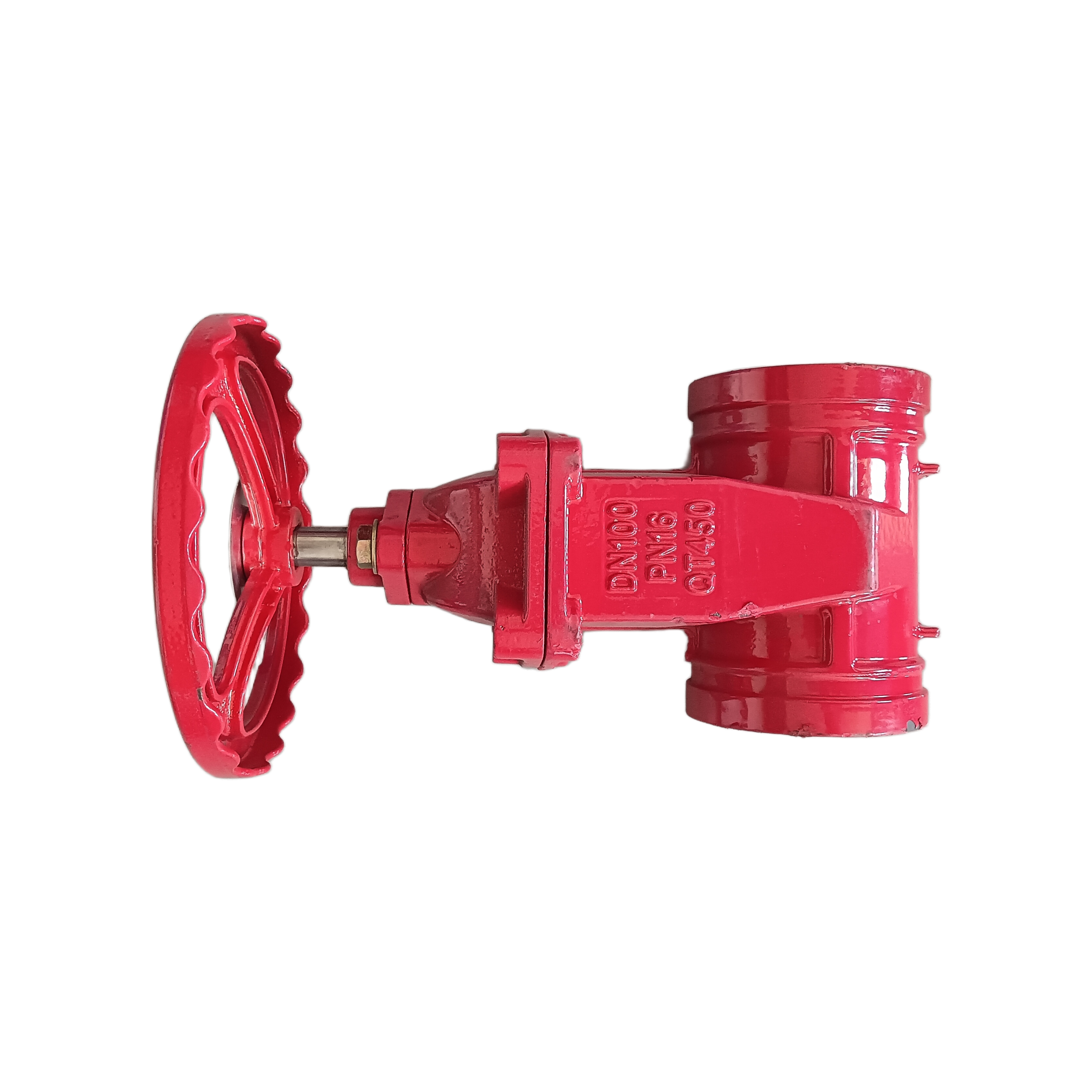

صمام بوابة جذعي مخفي للسلامة من الحرائق
نظرة عامة على المنتج
إن صمام البوابة الجذعية المخفي للسلامة من الحرائق Shanxi Bote هو صمام إغلاق مخصص مصمم خصيصًا لشبكات أنابيب إمداد مياه الحرائق، وينتمي إلى فئة صمام البوابة بين خطوط إنتاج الصمامات الصناعية الكاملة. يغطي كامل الأحجام الشائعة التي تتراوح من DN50 إلى DN600، هذا الصمام يستخدم حديد مطاوع عالي القوة من أجل الصب الدقيق لجسم الصمام وغطاء المحرك، مع طلاء إيبوكسي أحمر كامل لمنع التآكل والصدأ.
إنه يتميز بهيكل جذعي داخلي مخفي وأسطح مانعة للتسرب ناعمة متميزة توفر مقاومة قوية للتآكل والصدأ، ويتوافق تمامًا مع معايير صناعة الحماية من الحرائق ويحمل شهادة السلامة من الحرائق 3C الرسمية مع ضغط عمل مقدر يبلغ 1.6 ميجا باسكال. على عكس الصمام الكروي، والصمام الكروي، وصمام الفراشة، وصمام الفحص مع منطق التحكم في التدفق المختلف، فإن صمام البوابة هذا يستخدم فقط لقطع خط الأنابيب المفتوح بالكامل والإغلاق الكامل بدلاً من تنظيم التدفق.
الجذع المخفي لا يمتد أبدًا خارج جسم الصمام أثناء الفتح والإغلاق، مما يقلل بشكل كبير من مساحة التثبيت المطلوبة. تعمل قناة التدفق المستقيمة على تقليل مقاومة السوائل وتجنب تراكم الرواسب المتوسطة، في حين يضمن اتصال الحافة تركيبًا مستقرًا وثابتًا مع إحكام الغلق المحكم الخالي من التسرب، وسهولة التشغيل والصيانة اليومية البسيطة.
المواصفات الفنية
- نوع المنتج: صمام بوابة ذو ساق مخفي، صمام صناعي قياسي للحماية من الحرائق
- الأحجام المتوفرة: DN50، DN65، DN80، DN100، DN150، DN200، DN250، DN300، DN400، DN500، DN600
- مادة الجسم الرئيسية: حديد الدكتايل عالي القوة
- معالجة السطح: رش إيبوكسي أحمر متكامل مضاد للتآكل
- تصميم الجذع: جذع مدمج مخفي غير قابل للتمدد
- نوع الختم: هيكل ختم ناعم عالي الأداء
- ضغط العمل المقدر: 1.6 ميجا باسكال
- وضع الاتصال: اتصال شفة
- الشهادة: شهادة السلامة من الحرائق الوطنية 3C
- الوظيفة القابلة للتطبيق: خط الأنابيب مفتوح بالكامل / قطع الإغلاق الكامل فقط
- غير مسموح به: خدمة تعديل التدفق المستمر
ميزات المنتج ومزاياه
1. تصميم متخصص لمكافحة الحرائق بمؤهل 3C
باعتباره صمام بوابة احترافي للحماية من الحرائق، فهو يتبع بدقة مواصفات هندسة الحرائق ويجتاز شهادة 3C الكاملة. بالمقارنة مع الصمام الكروي العام، أو الصمام الكروي، أو صمام الفراشة، فإنه يلبي معايير السلامة الفريدة المطلوبة لأنظمة إمداد مياه الحرائق.
2. الجذع المخفي يوفر مساحة التثبيت
يتجنب هيكل الجذع الداخلي المخفي التمديد إلى الخارج عند تبديل الحالات، وهو ما يناسب بيئات التثبيت الضيقة بما في ذلك حفر الصمامات وخنادق الأنابيب تحت الأرض وتجويفات السقف التي لا يمكنها استيعاب منتجات الصمامات الصناعية ذات الجذع المكشوف.
3. جسم من حديد الدكتايل مع طلاء إيبوكسي أحمر مضاد للصدأ
يوفر حديد الدكتايل المصبوب بدقة قدرة تحمل هيكلية قوية، ويغطي رش الإيبوكسي الأحمر الموحد جميع الأسطح الداخلية والخارجية لمقاومة التآكل المائي والصدأ وتآكل الرواسب من أجل خدمة مدفونة تحت الأرض على المدى الطويل.
4. قناة التدفق المستقيم مع مقاومة منخفضة للسوائل
يقلل الممر الداخلي المستقيم دون عائق من مقاومة تدفق المياه بشكل فعال، ويمنع تراكم الرواسب والشوائب داخل جسم الصمام، ويحافظ على ضغط إمدادات المياه المستقر في شبكات خطوط أنابيب الحريق.
5. إغلاق محكم بختم ناعم مع تشغيل خفيف
سطح الختم الناعم عالي الجودة يحقق عدم التسرب تحت الضغط المقدر، ويضمن هيكل النقل عملية فتح وإغلاق خفيفة وسلسة بدون التواء شاق أثناء الفحص اليومي لنظام الحريق.
6. اتصال شفة للتركيب المستقر وسهولة الصيانة
يوفر اتصال الحافة القياسي تكاملًا قويًا لخطوط الأنابيب، كما يسمح هيكل غطاء المحرك المنفصل بالتفكيك المريح لاستبدال الختم الداخلي وتنظيف الأوساخ، وهو أبسط بكثير من العديد من أنواع الصمامات الصناعية المتكاملة مثل صمام الفحص المدمج.
دليل التثبيت والتشغيل خطوة بخطوة
- قم بتنظيف أسطح إحكام شفة خط الأنابيب وصمام البوابة الجذعية المخفي للسلامة من الحرائق، وإزالة الصدأ والرمل وبقايا اللحام لتجنب فشل الختم.
- ضع حشوات الحافة المطاطية بين شفتين متصلتين، ثم قم بمحاذاة جميع فتحات المسامير وثبتها بالتساوي باستخدام البراغي والصواميل المطابقة.
- قم بتثبيت العجلة اليدوية على موضع الجذع العلوي، وقم بتدوير العجلة لاختبار الفتح الكامل والإغلاق الكامل والتأكد من عدم وجود تشويش أثناء الحركة.
- استكمال ردم خطوط الأنابيب أو تغطية السقف بعد التثبيت، وحجز مساحة تشغيل يمكن الوصول إليها لفحص الصمام بشكل منتظم.
- أثناء الاستخدام العادي، لا تفتح سوى الصمام بالكامل أو تغلقه بالكامل؛ لا تبقى في حالة نصف مفتوحة لتجنب إتلاف سطح الختم الناعم.
- قم بإجراء فحص التسرب ربع السنوي، وتنظيف الرواسب الداخلية إن وجدت، واستبدال أجزاء الختم القديمة في الوقت المناسب.
- قم بإغلاق خط الأنابيب العلوي وصرف المياه المتبقية قبل تفكيك صمام البوابة لأعمال الصيانة.
سيناريوهات التطبيق
حفر صمامات الحريق تحت الأرض
يناسب تصميم الجذع المخفي المساحة الرأسية المحدودة لحفر الصمامات المدفونة، ويعمل كصمام بوابة قطع رئيسي لخطوط إمدادات مياه الحرائق في المباني البلدية.
خطوط الأنابيب المخفية في السقف الداخلي
يتم ترتيبها على نطاق واسع داخل أسقف المباني، بحيث تتوافق مع تخطيطات أنابيب الحريق المخفية حيث لا يمكن تركيب الصمام الصناعي ذو الجذع المكشوف بشكل طبيعي.
أنفاق الأنابيب السفلية والأرضية
طلاء إيبوكسي أحمر مضاد للتآكل يقاوم البيئة الرطبة تحت الأرض، ويعمل كجهاز إغلاق لخطوط الأنابيب الفرعية لأنظمة إطفاء الحرائق في المصانع والمجمعات التجارية.
أنظمة إطفاء الحرائق في المولات التجارية ومباني المكاتب
يفي بمعايير قبول الحرائق للمباني العامة الكبيرة، ويستخدم مع الصمام الكروي الداعم وصمام الفحص وصمام الفراشة لمجموعات التحكم الكاملة في خطوط أنابيب الحريق.
شبكات أنابيب مياه إطفاء الحرائق في المجتمعات السكنية
يتم تطبيق الأحجام الصغيرة والمتوسطة DN50-DN300 بكميات كبيرة في أنابيب رفع الحرائق في المناطق السكنية لإدارة قطع إمدادات المياه من طابق إلى آخر.
مشاريع الحماية من الحرائق في المصانع الصناعية
تخدم مواصفات DN400-DN600 الكبيرة خطوط أنابيب الحريق الرئيسية في المصنع، وتتعاون مع الصمام الكروي والصمام الصناعي الآخر لبناء أنظمة كاملة للتحكم في السلامة من الحرائق.
الفوائد الأساسية للمشترين
- اجتياز قبول هندسة مكافحة الحرائق بسلاسة: تعمل شهادة 3C القياسية والامتثال الكامل لقوانين مكافحة الحرائق على القضاء على تأخيرات الفحص لمقاولي البناء.
- توفير مساحة بناء خطوط الأنابيب: يتكيف تصميم الجذع المخفي مع الأنابيب الضيقة المدفونة والسقفية، مما يقلل من تكاليف تعديل الهندسة المدنية في الموقع.
- عمر خدمة طويل مع تكلفة صيانة منخفضة: جسم من حديد الدكتايل وطلاء إيبوكسي كامل مضاد للصدأ يبطئ عملية التقادم، ويمكن استبدال أجزاء الختم الناعمة بشكل منفصل دون استبدال الصمام بالكامل.
- أداء مستقر لإمدادات مياه الحرائق: تعمل قناة التدفق المستقيم ذات المقاومة المنخفضة على تجنب مخاطر انسداد خطوط الأنابيب، مما يضمن إخراج المياه في حالات الطوارئ أثناء حوادث الحريق.
- سلسلة كاملة الحجم للشراء الشامل: يغطي النطاق الكامل DN50-DN600 جميع متطلبات مشاريع مكافحة الحرائق الشائعة، ويتوافق مع الصمامات الصناعية الداعمة الأخرى بما في ذلك الصمام الكروي وصمام عدم الرجوع وصمام الفراشة في طلب واحد.
- عدم وجود خطر تسرب للسلامة من الحرائق: يحافظ هيكل الختم الناعم الممتاز على الإغلاق المحكم تحت ضغط الماء الثابت طويل الأمد، مما يزيل مخاطر تسرب المياه المخفية لأنابيب الحريق.
الشهادات ومعايير الامتثال
تخضع جميع منتجات صمامات البوابة الجذعية المخفية للسلامة من الحرائق لاختبارات صارمة في المصنع وتحصل على شهادة رسمية للسلامة من الحرائق 3C، وتتوافق تمامًا مع معايير صمامات خطوط أنابيب الحماية الوطنية من الحرائق. تمر كل دفعة من صمام البوابة هذا بفحص الأداء متعدد الأبعاد قبل التسليم:
- اختبار قوة الشد والمتانة للمواد الخام من حديد الدكتايل
- اختبار سمك طلاء الإيبوكسي الأحمر والالتصاق والأداء المضاد للتآكل
- اختبار تسرب ضيق الضغط الكامل 1.6MPa لجسم الصمام وسطح الختم
- اختبار متانة دورة فتح وإغلاق الجذع المخفي
- قوة اتصال الحافة وفحص مطابقة التجميع
يمكن توفير وثائق الشهادات الكاملة وتقارير اختبار المصنع وأوراق المواصفات لحفظ المشروعات وقبول إدارة الإطفاء والعطاءات الهندسية، ودعم توريد مجموعة الصمامات الصناعية الكاملة جنبًا إلى جنب مع الصمام الكروي والصمام الكروي وصمام الفراشة وصمام الفحص.
خيارات التخصيص
نحن نقدم خدمة التخصيص المستهدفة لمقاولي هندسة الحرائق وموزعي الصمامات وموردي مواد البناء:
- صمام بوابة مخصص بحجم غير قياسي يتجاوز نطاق DN50-DN600 القياسي لمشاريع خطوط الأنابيب الصناعية الخاصة
- ارتفاع عجلة اليد المخصصة، وقضيب تشغيل جذع التمديد لمتطلبات تركيب حفرة الصمام العميق
- طلاء إيبوكسي سميك معزز للرطوبة العالية وبيئات العمل تحت الأرض وضباب الملح الساحلي
- طباعة شعار مخصص وتغليف الملصقات الخاصة لتجار الصمامات الصناعية بالجملة
- مواد مانعة للتسرب ناعمة خاصة مقاومة للاهتراء لأنظمة فتح وإغلاق خطوط أنابيب الحريق بشكل متكرر على المدى الطويل
