مكافحة الحرائق صمام تصفية على شكل Y
نظرة عامة على المنتج

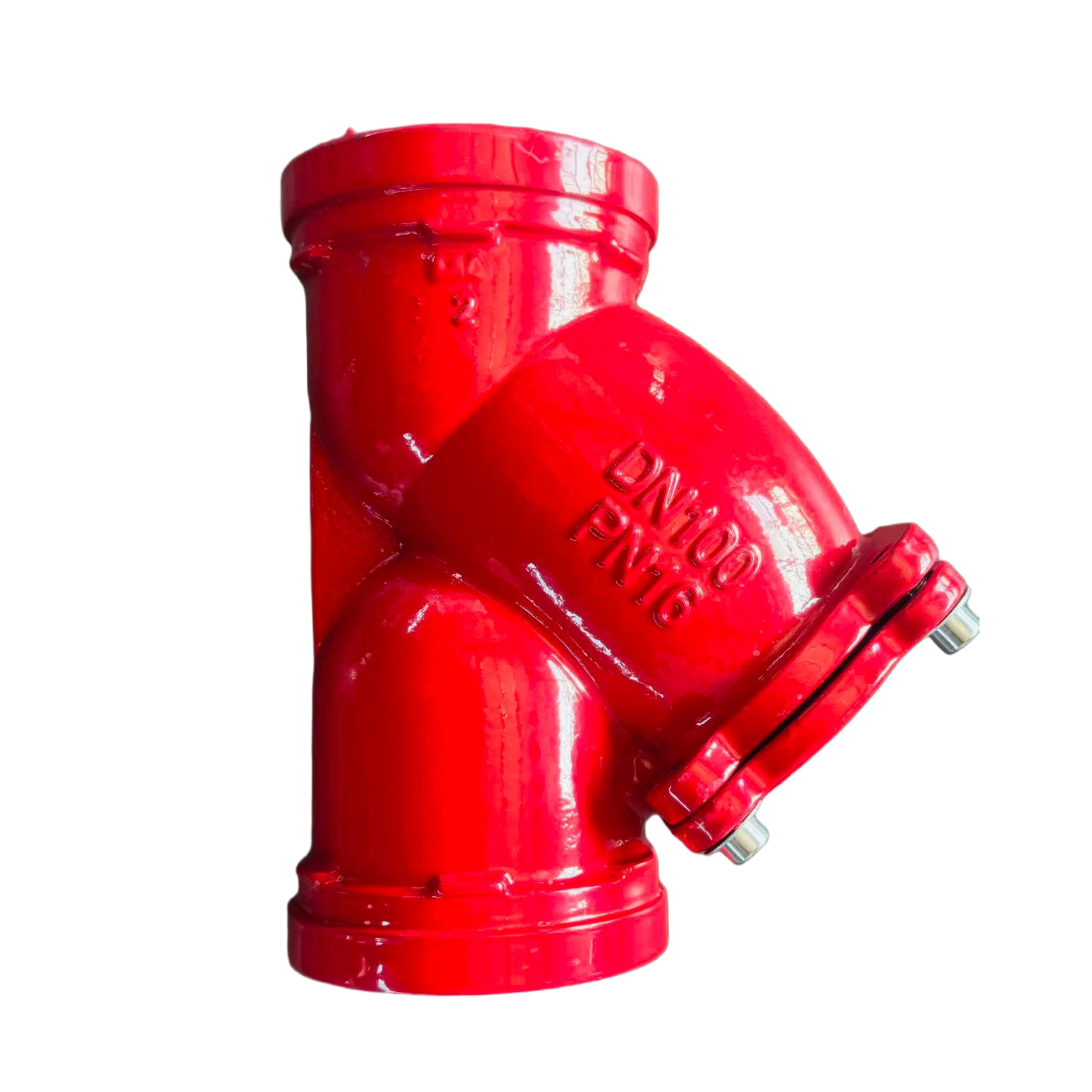

صمام الفلتر على شكل Y من Shanxi Bote هو جهاز ترشيح خاص يتوافق مع إمدادات مياه الحرائق والصرف وكذلك أنظمة خطوط أنابيب غرفة المضخة. يغطي الأحجام القياسية من DN50 إلى DN300، وقد تم بناء هذا الصمام الصناعي بجسم صمام حديدي مطاوع وطلاء إيبوكسي داخلي وخارجي لتوفير حماية شاملة ضد التآكل. توفر شاشة الفلتر المدمجة المصنوعة من الفولاذ المقاوم للصدأ دقة ترشيح عالية، وتتوافق تمامًا مع القواعد ذات الصلة بإمدادات مياه الحرائق وتصريفها، مع ضغط عمل مقدر يبلغ 1.6 ميجا باسكال.
مصمم بهيكل كلاسيكي على شكل حرف Y، الفلتر يدعم التثبيت البسيط والتفكيك السريع. إنه يعترض الرواسب والصدأ وخبث اللحام وغيرها من الحطام داخل خطوط الأنابيب، ويمنع الشوائب من دخول مضخات المياه، والصمام الكروي، وصمام البوابة، والصمام الكروي، وصمام الفراشة، وصمام الفحص، وصمامات الإنذار الرطب، وأجهزة العمل المسبق، ورؤوس الرشاشات وغيرها من معدات مكافحة الحرائق. إنه يمنع بشكل فعال انسداد خطوط الأنابيب وأضرار التشويش الميكانيكية لحماية شبكات خطوط أنابيب مكافحة الحرائق ودعم وحدات الصمامات.
يتم حجز منفذ تصريف متكامل على جسم الفلتر. يمكن للمستخدمين تفريغ الملوثات المتراكمة عن طريق فتح صمام الصرف في دورة منتظمة، مما يوفر صيانة يومية منخفضة التكلفة ومريحة لمشاريع هندسة الحماية من الحرائق.
المواصفات الفنية
- نموذج المنتج: صمام تصفية على شكل Y لمكافحة الحرائق، صمام صناعي لخط أنابيب الحريق
- نطاق الحجم الاسمي: DN50، DN65، DN80، DN100، DN125، DN150، DN200، DN250، DN300
- مادة جسم الصمام: حديد الزهر المرن عالي القوة
- معالجة مضادة للتآكل: طلاء إيبوكسي مزدوج الطبقة من الداخل والخارج
- مادة شاشة الفلتر: شبكة دقيقة من الفولاذ المقاوم للصدأ
- ضغط العمل المقدر: 1.6 ميجا باسكال
- المتوسطة القابلة للتطبيق: مياه نظيفة لخدمة الإطفاء، وإمدادات المياه المنزلية
- الصمامات المطابقة: صمام الكرة، صمام البوابة، صمام الكرة الأرضية، صمام الفراشة، صمام الفحص
- معيار التصميم: المواصفات الهندسية الوطنية لإمدادات مياه الحرائق والصرف الصحي
ميزات المنتج ومزاياه
1. هيكل مرشح خط الأنابيب الاحترافي على شكل حرف Y
يعمل التصميم المائل من النوع Y على تحسين مسار تدفق السوائل ويقلل من مقاومة تدفق المياه، مع السماح بالتفكيك السريع لشاشة الفلتر دون إزالة الصمام الصناعي بالكامل من خط الأنابيب للفحص والتنظيف.
2. جسم صمام مضاد للتآكل مطلي بالإيبوكسي بالكامل
يعتمد جسم صمام حديد الدكتايل رش إيبوكسي داخلي وخارجي موحد، ويعزل الماء والهواء لتجنب الصدأ والتآكل، ويطيل عمر الخدمة عند مطابقته مع الصمام الكروي وصمام البوابة وغيرها من المنتجات الداعمة لخطوط الأنابيب.
3. شاشة تصفية عالية الدقة من الفولاذ المقاوم للصدأ
شبكة كثيفة من الفولاذ المقاوم للصدأ تحبس الجزيئات الصغيرة بشكل فعال بما في ذلك الرواسب ورقائق الصدأ وبقايا اللحام، مما يمنع المواد الغريبة من دخول الصمام الكروي وصمام الفراشة وصمام الفحص ومضخات المياه ومرافق الرش.
4. 1.6MPa أداء تحمل الضغط المستقر
يلبي جسم الصمام المصبوب بشكل متكامل متطلبات ضغط خط أنابيب الحريق القياسية، مما يحافظ على أداء الختم والترشيح المستقر تحت ضغط عمل طويل المدى يبلغ 1.6 ميجا باسكال في غرفة المضخة وأنظمة الحريق الرئيسية.
5. منفذ تصريف مدمج للصيانة الروتينية البسيطة
يتيح تصميم منفذ الصرف المستقل تفريغ الشوائب بسرعة دون تفكيك الشاشة، مما يقلل من عبء أعمال الصيانة اليومية لمقاولي الحماية من الحرائق وفرق إدارة المعدات.
6. أحجام موحدة لمطابقة خطوط أنابيب الحريق الكاملة
يمكن توصيل نطاق الحجم الكامل DN50-DN300 بجميع سلاسل صمامات الحريق الصناعية الرئيسية بما في ذلك الصمام الكروي وصمام البوابة والصمام الكروي وصمام الفراشة وصمام الفحص لبناء خط أنابيب موحد.
دليل التثبيت والصيانة خطوة بخطوة
- تأكد من اتجاه تدفق خط الأنابيب وقم بتثبيت صمام الفلتر على شكل Y لمكافحة الحرائق في الاتجاه الصحيح قبل توصيل الصمام الكروي وصمام البوابة وملحقات الصمامات الصناعية الأخرى.
- قم بمحاذاة أطراف الحافة مع حواف خطوط الأنابيب، ثم ضع حشوات الختم بالتساوي واربط البراغي بشكل متناظر لتجنب التسرب في مواضع الوصلات.
- قم بتوصيل منفذ الصرف بخط أنابيب الصرف الصحي لتصريف الشوائب المركزي أثناء دورات التنظيف المنتظمة.
- أغلق الصمام الكروي السفلي وصمام الفراشة وصمام الفحص قبل فتح صمام الصرف لتحرير الرواسب المتراكمة داخل تجويف الفلتر.
- قم بفك غطاء الفلتر بشكل دوري، وأخرج الشبكة المصنوعة من الفولاذ المقاوم للصدأ واشطفها بالماء النظيف لإزالة الجزيئات الدقيقة المسدودة.
- أعد تركيب الشاشة النظيفة وأغلق جسم الصمام بإحكام، وأعد فتح جميع وحدات الصمامات الصناعية الداعمة واستأنف تشغيل خط الأنابيب العادي.
سيناريوهات التطبيق
بناء غرف مضخات إمداد مياه الإطفاء
يتم تركيبه عند مدخل المضخة لحماية مضخات المياه والصمام الكروي المطابق وصمام البوابة من شوائب خطوط الأنابيب في أنظمة إطفاء الحرائق في المباني الشاهقة والتجارية.
شبكات خطوط أنابيب مكافحة الحرائق بالرش الآلي
يقوم بتصفية الرواسب قبل دخول السائل إلى صمامات الإنذار الرطبة وأجهزة الإجراء المسبق ورؤوس الرشاشات، مما يمنع الانسداد الناتج عن الصدأ وخبث اللحام.
هندسة خطوط أنابيب صنبور النار البلدية
يتطابق مع الصمام الكروي وصمام الفراشة وصمام الفحص على خطوط أنابيب الحريق تحت الأرض البلدية من أجل ترشيح الشوائب المستقر على المدى الطويل.
أنظمة الحماية من حريق المصانع والمستودعات
مناسبة لخطوط أنابيب مكافحة الحرائق في المصانع الصناعية الكبيرة مع مجموعة كاملة من أحجام DN50-DN300 للتعاون مع مجموعات الصمامات الصناعية الكاملة.
خطوط صرف حريق المرآب تحت الأرض
كتل حطام البناء في خطوط أنابيب حريق المرآب المبنية حديثًا لتقليل معدل فشل صمامات التحكم في الحرائق ومعدات الرش.
أنظمة مياه إطفاء المجمعات التجارية
يفي بمعايير القبول الصارمة لهندسة الحرائق ويدعم المطابقة مع جميع أنواع الصمامات الصناعية الشائعة في السوق.
الفوائد الأساسية للمشترين
- تقليل تكرار فشل المعدات: قم بتصفية شوائب خطوط الأنابيب لتجنب تشويش الصمام الكروي وصمام البوابة والصمام الكروي وصمام الفراشة وصمام الفحص وملحقات رشاشات الحريق.
- إطالة عمر خدمة خط الأنابيب بالكامل: منع الجزيئات الكاشطة من تنظيف دافعات المضخة والجدران الداخلية للصمام، مما يقلل تكاليف استبدال المعدات على المدى الطويل.
- تكلفة عمالة صيانة منخفضة: يحقق منفذ الصرف المحجوز تفريغًا سريعًا للشوائب دون التفكيك المتكرر للصمام الصناعي بأكمله.
- الامتثال الكامل لقوانين هندسة الحرائق: التصميم القياسي ومعلمات الضغط تجتاز قبول المشروع وفحص السلامة من الحرائق بسلاسة.
- توافق الدعم الموحد: يتطابق نموذج مرشح واحد مع جميع سلاسل الصمامات الصناعية السائدة، مما يعمل على تبسيط عمليات الشراء بالجملة وإدارة المخزون.
- ثبات مضاد للتآكل على المدى الطويل: طلاء إيبوكسي مزدوج يمنع الصدأ داخل جسم الصمام حتى في بيئات خطوط الأنابيب الرطبة تحت الأرض.
الشهادات ومعايير الامتثال
يتم تصنيع جميع وحدات صمامات الترشيح على شكل Y لمكافحة الحرائق وفقًا للمعايير الوطنية لإمدادات مياه الحرائق والصرف الصحي، وتنسق بشكل مثالي مع منتجات الصمامات الصناعية القياسية بما في ذلك الصمام الكروي، وصمام البوابة، والصمام الكروي، وصمام الفراشة، وصمام الفحص. يخضع كل مرشح نهائي لاختبارات المصنع متعددة العناصر قبل التسليم:
- اختبار ضيق الضغط الهيدروليكي 1.6MPa لصب جسم الصمام
- سمك طلاء الايبوكسي وفحص الأداء المضاد للتآكل
- دقة ترشيح شبكة مرشح الفولاذ المقاوم للصدأ واختبار القوة الهيكلية
- كشف أداء تسطيح الحافة وختم التوصيل
- اختبار محاكاة كفاءة التدفق الشامل ومقاومة الشوائب
يمكن توفير شهادات اختبار المصنع الكاملة ووثائق مواصفات المنتج للمناقصات الهندسية وقبول السلامة من الحرائق وإجراءات التخليص الجمركي للاستيراد.
خيارات التخصيص
تتوفر خدمة مخصصة لمقاولي هندسة الإطفاء وموزعي خطوط الأنابيب وشركات تأجير المعدات:
- أحجام خاصة غير قياسية تتجاوز DN50-DN300 لمتطلبات تخطيط خطوط الأنابيب الصناعية الخاصة
- شبكة من الفولاذ المقاوم للصدأ دقيقة الترشيح لجودة المياه ذات المحتوى العالي من الرواسب
- طلاء إيبوكسي مقوى للبيئات الساحلية ذات الرطوبة العالية والتآكل بالضباب الملحي
- معايير شفة مخصصة لتتناسب مع الصمام الكروي الإقليمي وصمام البوابة ومواصفات الصمامات الصناعية الأخرى
- تعبئة الملصقات الخاصة ووضع العلامات التجارية لطلبات البيع بالجملة وطلبات دعم المشاريع
عملية الإنتاج ومراقبة الجودة الصارمة
- صب دقيق لفراغات حديد الدكتايل لجسم صمام الترشيح على شكل Y لمكافحة الحرائق
- السفع السطحي لإزالة جلد الأكسيد وتحسين التصاق طلاء الإيبوكسي
- رش إيبوكسي كامل داخلي وخارجي وعلاج بدرجة حرارة عالية ضد التآكل
- قطع وتشكيل وتجميع شبكة من الفولاذ المقاوم للصدأ داخل تجويف الفلتر
- تصنيع الفلنجات وتركيب مكونات منفذ الصرف بما يتوافق مع معايير الصمامات الصناعية
- اختبار ضيق الضغط 1.6MPa وفحص أداء الترشيح
- فحص التجميع لحشيات الختم وغطاء الفلتر سريع التحرير
- التشطيب النهائي للسطح والتعبئة المضادة للتصادم للنقل لمسافات طويلة.
